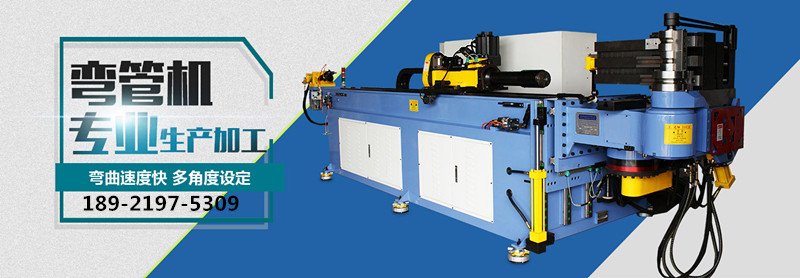

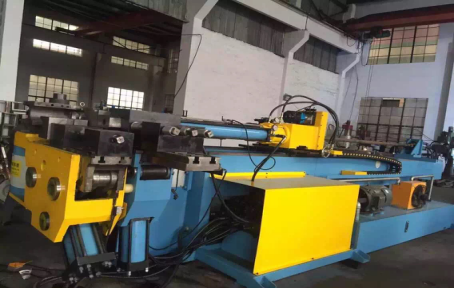

DW114-CNC-2A-1S数控全自动弯管机
DW114-CNC-2A-1S数控全自动弯管机
产品详情

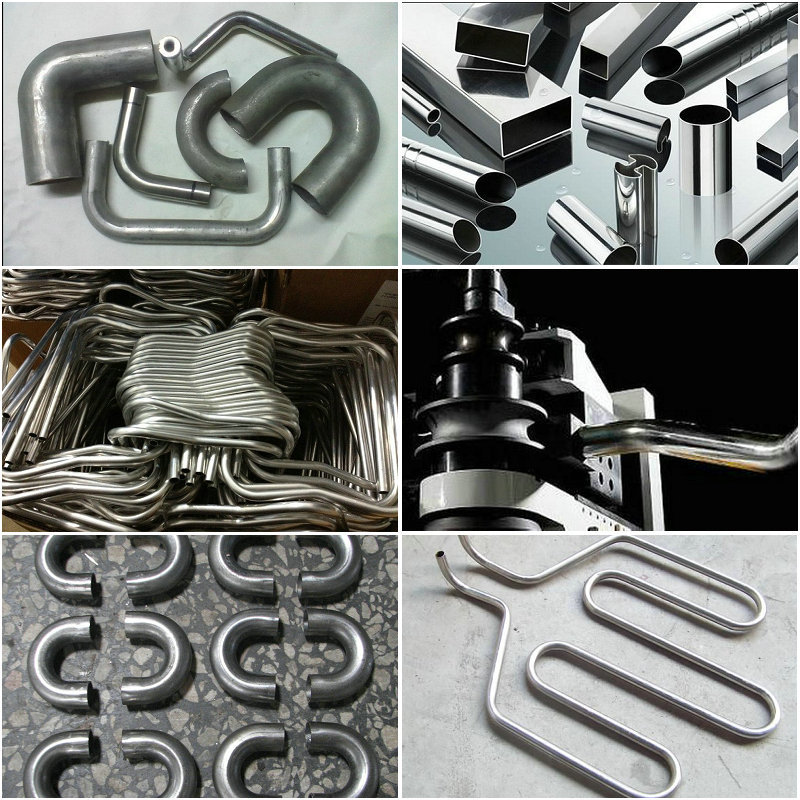

弯管机大致可以分为数控弯管机,液压弯管机等等。主要用于电力施工,公铁路建设,锅炉、桥梁、船舶、家俱,装潢等方面的管道铺设及修造,具有功能多、结构合理、操作简单等优点。本机器除了具备弯管功能外,还能将油缸作为液压千斤顶使用,相对于数控弯管设备而言具有价格便宜,使用方便的特点,在国内弯管机市场占据主导产品位置。

操作规程:

1、机床必须良好的接地,导线不得小于4mm2铜质软线。不允许接入超过规定范围的电源电压,不能带电插拔插件,不能用兆欧表测试控制回路,否则可能损坏器件。

2、在插拔接插件时,不能拉拔导线或电缆,以防焊接拉脱。

3、接近开关,编码器等不能用硬物撞击。

4、不能用尖锐物碰撞显示单元。

5、电气箱必须放在通风处,禁止在尘埃和腐蚀性气体中工作。

6、不得私自加装、改接PC输入输出端。

7、调换机床电源时必须重新确认电机转向。

8、机床应保持清洁,特别应注意夹紧块、滑块等滑动槽内不应有异物。

9、定期在链条及其它滑动部位加润滑油。

10、在清洗和检修时必须断开电源。

11、开车前准备:检查油箱油位是否到油位线,各润滑点加油,开机确认电机转向,检查油泵有无异常声音,开机后检查液压系统有无漏油现象(角度编码器处于不允许加油);

12、压力调整:用电磁溢流阀调整压力,保证系统压力达到需要的工作压力,一般不高于12.5Mpa.

13、模具调整:模具安装,要求模具与夹紧块对中心,夹紧块可用螺栓调节;助推块与模具对中心,助推块可调;芯头与模具对中心,松开芯头架螺栓,调正好中心后紧固螺栓。

自动数控弯管机性能特点

l 采用一体式机身,结构坚固稳定;

l 机头整体为球墨铸铁(QT500-7)一次性浇铸,坚固耐用;

l 控制系统采用微电脑PLC控制,电气元件均选用世界知名品牌;

l 液晶荧屏中文显示(其它语言可定制),触点式按钮,操作方便;

l 移动式脚踏开关具有启动和急停功能;

l 可根据需要设定有芯弯管和无芯弯管;

l 记忆容量可储存40组弯管档案数据;

l 液压控制弯管精度±0.5°;

l 具有断电记忆功能,数据可保存;

l 弯管角度补偿功能,达到精度弯曲角度

l 可设定手动、半自动、全自动操作;

l 对工件有记数功能;

l 有自动侦测错误或机器故障功能,并在荧屏上显示,便于操作者排除;

l 配备油温循环水冷却装置;

l 弯管方向顺时针(根据需要可选购反弯机);

CNC技术参数一

高性能大型液压弯管机,运用PLC控制,多组程序,多角度设定,使您的操作及程序设定更简便,使用广泛、可用于大批量生产标准化产品。



序号

名称

单位

参数

备注


1

最大弯曲管径

mm

Φ114×8.5mm



2

最大弯曲半径

mm

R620mm

可按客户要求


3

最小弯曲半径

mm

根据管径



4

最大送料长度

mm

3800

可按客户要求


5

最大半径差

mm

90

管径的1.5D


6

送料方式


1.       直送

2.       夹送

可选


7

最大弯曲角度

Degree

190



8

使用控制器


工业控制屏



9

每管件可设弯管数

45

可按客户要求


10

工作速度

弯管速度

Deg/sec

25

可调



转管速度

Deg/sec

270

可调



送料速度

Mm/sec

900

可调

11

精度

送料精度

mm

±0.1




转管精度

Degree

±0.1




弯曲精度

Degree

±0.3


12

转管伺服电机功率

W

1500

三菱伺服驱动


13

送料伺服电机功率

W

4000

三菱伺服驱动



弯管方式



液压驱动


14

资料输入方式


1、坐标值(X、Y、Z)

2、工作值(Y、B、C)

可选


15

油压电机马力

Kw

22



16

最大压力

MPa

14

可调


17

液压系统控制


电磁换向阀

日本油研


18

油箱容量

L

530



19

机器重量

Kg

7850



20

机器尺寸

Mm

7500×1650×1350





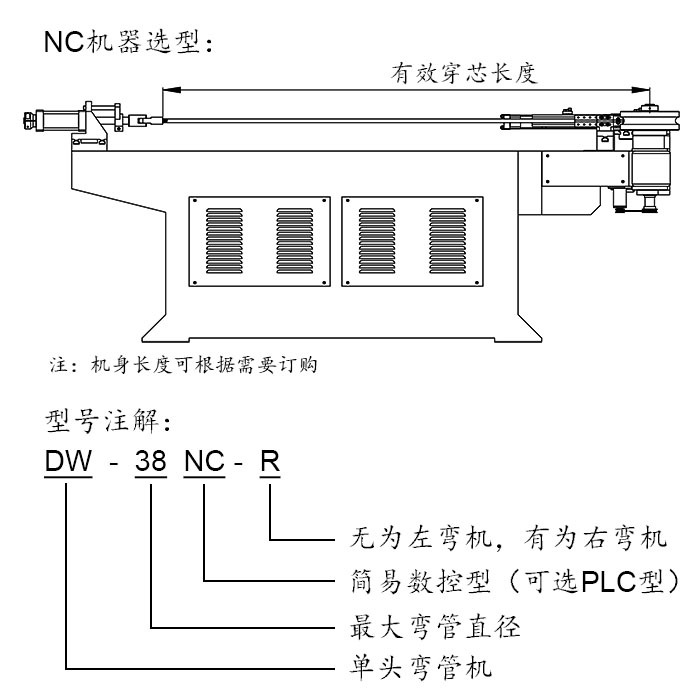

一.原理介绍:

    本机由主传动机构、芯棒机构、顶料机构、夹料机构、转角机构,送料机构,电气系统及液压系统等主要部分组成。工作时,由电动机带动油泵旋转,供给压力油,并由触摸屏设置参数,微电脑(PLC)发出指令,控制各电磁阀的开启、关闭,使各油缸按一定顺序和规律动作,以达到高精度弯制空间立体管的目的。

二.机械主要功能:

1程式编写及输入均直接在人机对话式触控屏幕上进行,所有讯息说明均可自行选择以中文显示。

2程式和资料有密码保护功能。

3转角和送料为电机伺服控制。

4机械控制系统有加工计数功能及故障自诊功能。

5机械具有安全防护和急停保护功能。
