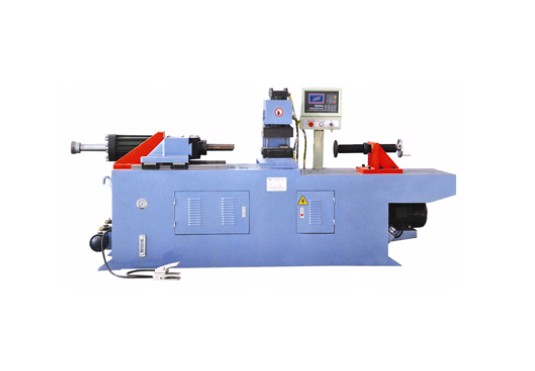

SG40-NC单工位缩管机
SG40-NC单工位缩管机
产品详情



SG-40NC2S 液压型单头双工位缩管机,液压驱动自动夹紧、自动液压换模、自动缩管。具有缩管速率快,控制方便简单等特点。所有程序编写及输入均在对话式操作屏上进行,所有的信息说明均以中文显示,操作极为方便,快速。一、机械特点:

1、电控系统采用数控面板控制,液压驱动,可以选择手动与自动模式。

2、中文字幕显示,人机对话式操作,可任意选择手动、半自动操作方式,移动式脚踏开关兼备自动、紧停两种功能。

3、配有大容量的冷却系统,有效控制工作温度。

4、实际缩管时可选用分解动作,观察干涉点,修改动作,提高效率。

二、机械、电器、液压配置:


项目

材料

床身

                                Q235焊接、退火

机头

铸件,QT500-7

夹紧架

焦铸,45#

UN圈

日本NOK

O型圈

SI硅橡胶

油泵电机

7.5KW

轴承

哈尔滨

电磁阀

日本油研

溢流阀

日本油研

保压阀

日本油研

电器

施耐德



1、机械主要结构由优质钢板焊接而成,强度高,钢度大。

2、结构件采用打砂方式除锈并喷有防锈漆。

3、采用台达公司进口的NC程序机,结构紧凑、精度高、使用寿命长。

4、接近开关和编码器分别为日本“OMRON”欧姆龙和日本“NEMICOM”内密控(2000P/R)动作灵敏,精密度高。

5、油泵和电磁阀均来自台湾著名品牌“油研液压”,油位高度有清晰直观的显示。

6、电动机为我们厂家特定:要求供方使用“人本轴承”等进口配件,提高其自身质量延长其使用寿命。

7、其他电器配件为:台湾天得/台湾士林电器/台湾阳明电器/欣灵电器/长江电器/正泰电器等。

型号:SG-40NC单头液压缩管机

SG-40NC 液压型单头双工位缩管机,液压驱动自动夹紧、自动液压换模、自动缩管。具有缩管速率快,控制方便简单等特点。


最大缩管能力(Φ×δ)

40×2

最大工作行程(mm)

150

油泵电机功率(kw)

7.5

系统额定压力(Mpa)

12

工作速度

110 mm  in  5~6 sec

机器外形(mm)

2800×900×1200

机器重量约(kg)

1350


一.原理介绍:

    本机由主传动机构、芯棒机构、顶料机构、夹料机构、电气系统及液压系统等主要部分组成。工作时,由电动机带动油泵旋转,供给压力油,并由触摸屏设置参数,微电脑(PLC)发出指令,控制各电磁阀的开启、关闭,使各油缸按一定顺序和规律动作,以达到高精度弯制空间立体管的目的。

二.机械主要功能:

1程式编写及输入均直接在人机对话式触控屏幕上进行,所有讯息说明均可自行选择以中文显示。

2程式和资料有密码保护功能。

3转角和送料为电机伺服控制。

4机械控制系统有加工计数功能及故障自诊功能。

5机械具有安全防护和急停保护功能。
